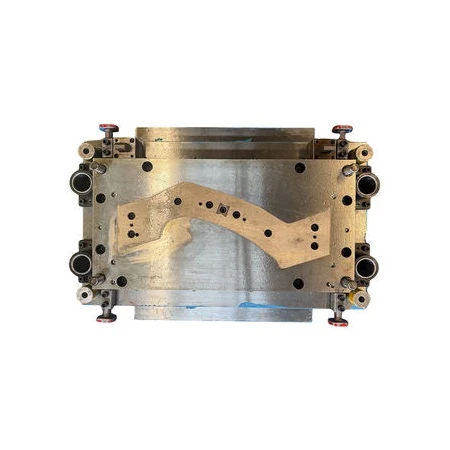

Una matriu composta és una eina d'estampació integrada capaç de realitzar dues o més operacions-com ara tallar i perforar, tallar i repujar, o perforar i plegar-en un sol cop de premsa. S'utilitza àmpliament per a la producció de grans-volums que requereixen una gran precisió i un estampat eficient o un format senzill.
Atribut
| Categoria | Matriu d'estampació composta |
| Aplicació | Automoció, Components elèctrics |
| Tolerància | ±0,005–0,02 mm |
| Tipus de producció | Fabricació d'alt-volum |
| Etiquetes | Troquela composta, eines d'estampació, fabricació de precisió |

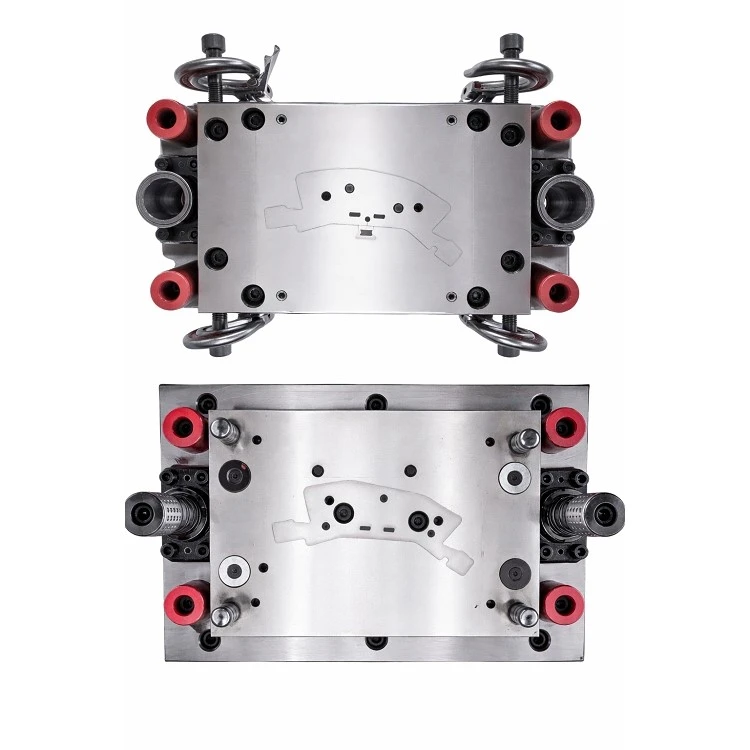

La nostra solució de matriu composta

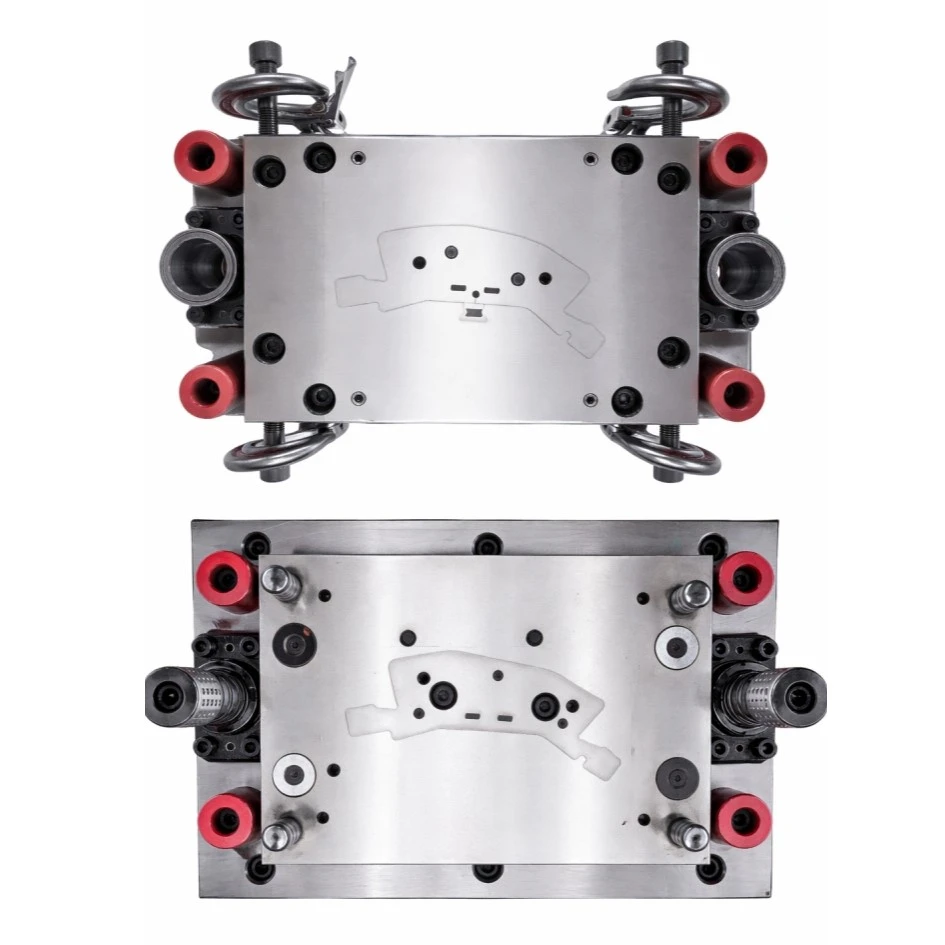

Les característiques bàsiques d'una matriu compost inclouen la integració de diverses operacions, la finalització d'un sol-traç i l'estructura compacta. L'estructura consta de conjunts de matrius superiors i inferiors, punxons, matrius, sistemes de desmuntatge i mecanismes de guia. Mitjançant un disseny estructural integrat, es combinen múltiples operacions en un sol sistema, alhora que es superen problemes comuns com ara el manteniment d'esquerdes difícils i la vora de la paret.

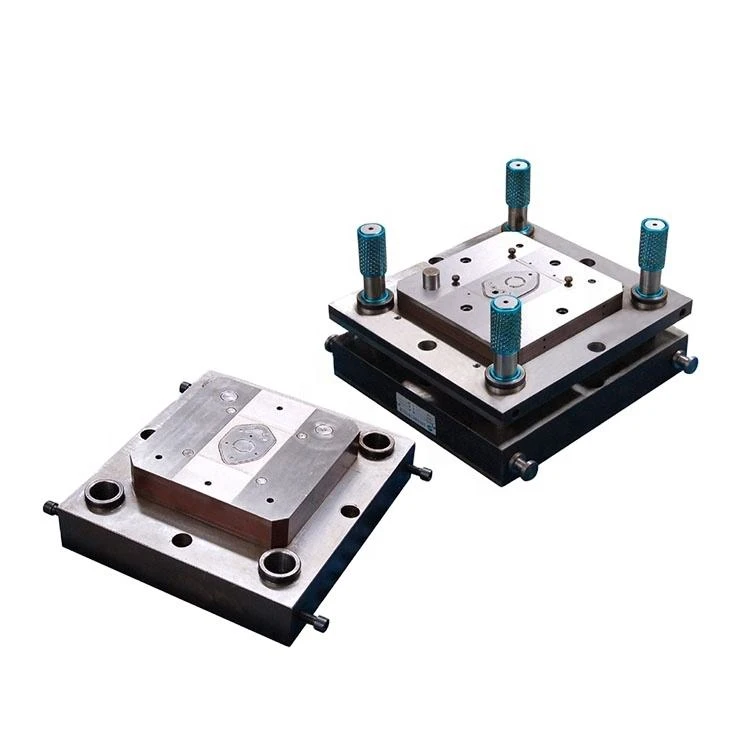

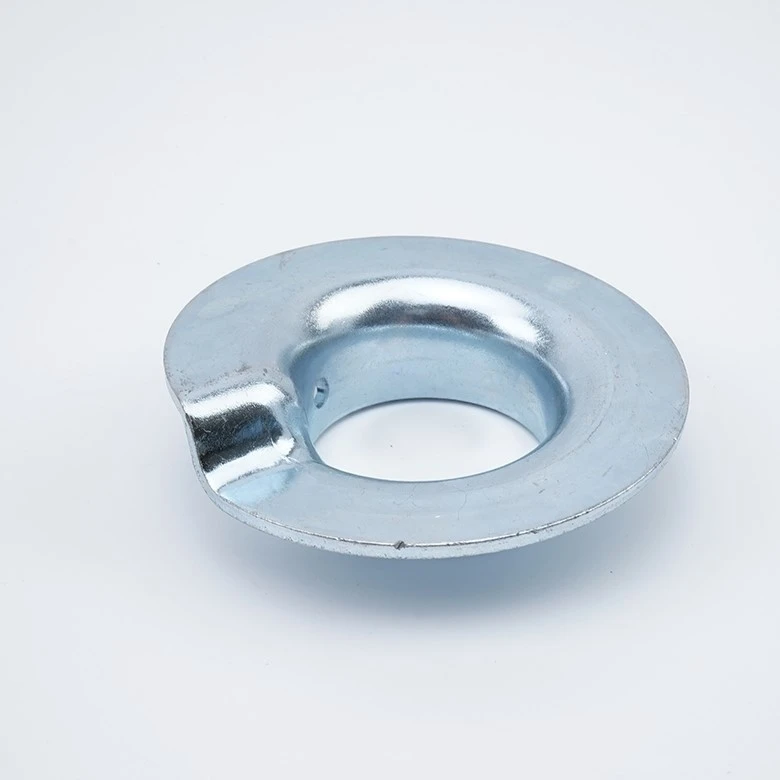

Troqueles d'estampació composta Estoig
Les matrius compostes s'utilitzen àmpliament en sectors de fabricació d'alta{0}}precisió, com ara l'automoció, l'electrònica i els dispositius mèdics, especialment per a la producció eficient de components complexos que requereixen toleràncies estrictes i una qualitat superficial superior en una única operació d'estampació.
Tecnologies bàsiques per a matrius compostes
La coordinació entre les accions d'expulsió i de desmuntatge és fonamental per garantir una producció consistent en matrius compostes. Qualsevol desajust en el temps pot provocar deformacions de peces, embussos de material i danys a la superfície, cosa que la converteix en un coll d'ampolla clau en la producció en massa estable.
Per solucionar-ho, utilitzem un sistema de control de sincronització hidràulica patentat que alinea amb precisió el temps dels moviments d'expulsió i desmuntatge. Mitjançant l'optimització dels paràmetres de la força d'expulsió i de la força de desmuntatge, i la integració d'una estructura d'amortiment elàstic, aconseguim una sincronització de desviació zero-, garantint un alliberament suau de les peces i un rendiment de producció estable.
Quan les peces complexes es processen mitjançant múltiples operacions en una matriu composta, les desviacions dimensionals es poden acumular a cada etapa. Això afecta significativament l'estabilitat de la producció i les taxes de qualificació del producte, i és un repte únic en comparació amb les matrius d'estampació individual.

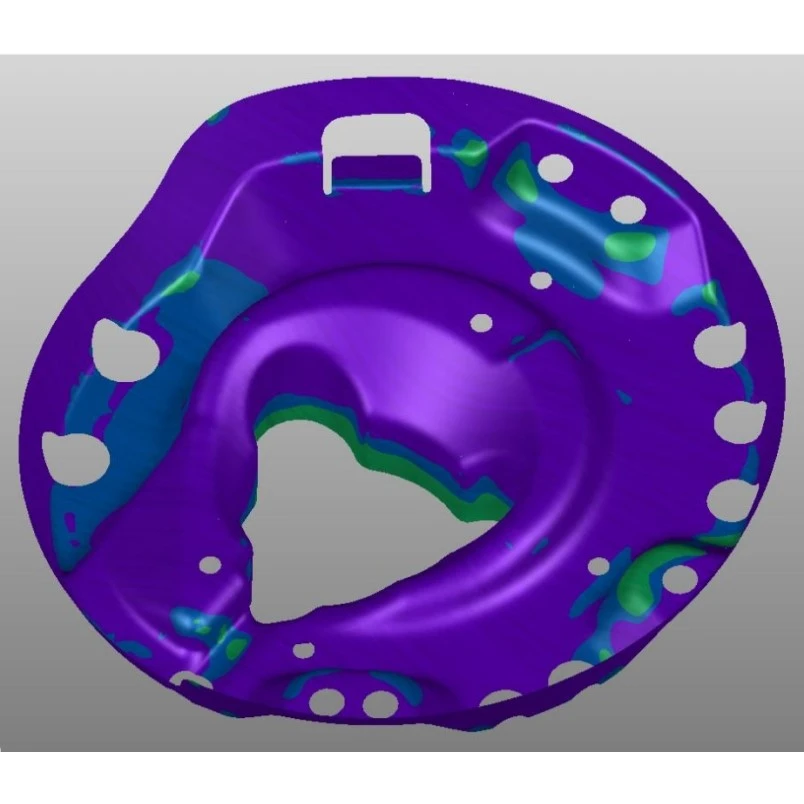

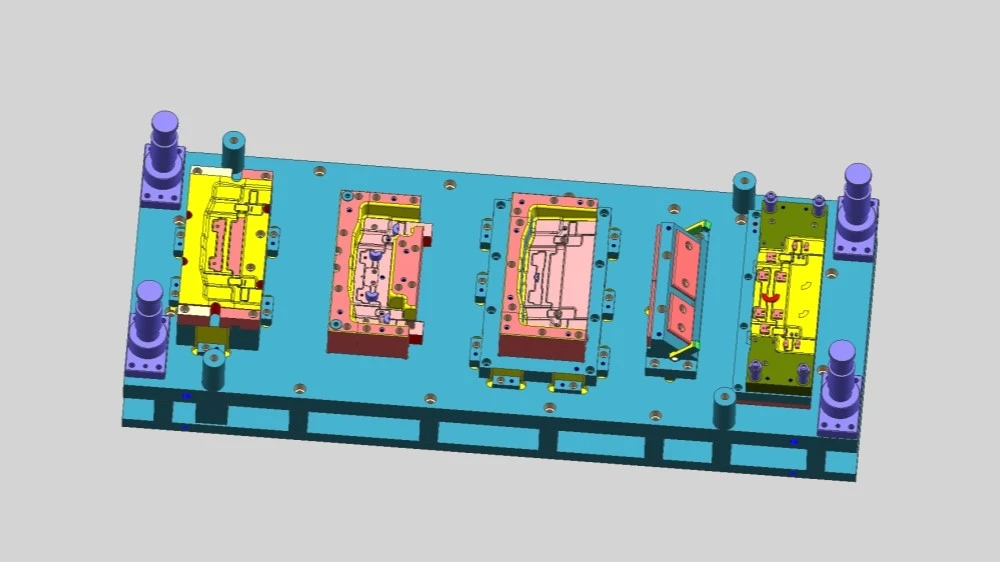

Abordem això aplicant tecnologies de simulació i modelatge 3D avançades per replicar el procés de formació en diverses-etapes per endavant. Els riscos potencials de desviació s'identifiquen i optimitzen abans de la fabricació, assegurant la coherència dimensional i alts índexs de qualificació en la producció en massa.
En les operacions de matriu compost, els processos d'estampació múltiples en un sol traç generen calor concentrada, sovint resultant en una dissipació de calor insuficient. Això pot provocar una deformació tèrmica, una estabilitat de producció reduïda i una vida útil de l'eina més curta, cosa que el converteix en un repte crític en el disseny de matrius compostes de gamma alta-.
Per superar-ho, seleccionem acers d'eina importats resistents a -temperatura-alta i incorporem una estructura patentada de dissipació de calor. Els canals de refrigeració i els components de conducció tèrmica s'integren estratègicament a les àrees clau de la matriu, permetent que la temperatura de funcionament es mantingui per sota dels 50 graus i la deformació tèrmica es controli dins de 0,003 mm.
Com a resultat, l'estabilitat tèrmica es millora significativament i la vida útil de l'eina pot superar els 1.000.000 de cicles, garantint un rendiment de producció fiable a llarg termini-.
La teva mort composta Expert
Com a fabricant d'eines amb experiència, aportem una àmplia experiència en projectes i capacitats de disseny provades per donar suport a una àmplia gamma de requisits dels clients.
-
3000 +Caixes de disseny de matrius compostes
-
20 +Enginyers d'eines amb experiència
Preguntes freqüents
P: Quan he de triar un dau compost?
R: Les matrius compostes són ideals per a peces que requereixen múltiples operacions amb alta precisió, però que no justifiquen una configuració progressiva completa de la matriu, especialment per a volums de producció mitjans i alts.
P: Quins tipus de peces són adequades per a matrius compostes?
R: S'utilitzen habitualment per a peces planes o lleugerament formades que requereixen toleràncies estretes, com ara volanderes, suports i components de xapa de precisió.
P: Quins són els principals reptes en la fabricació de matrius compostes?
R: Els reptes clau inclouen controlar l'espai lliure del punxó-a-, mantenir la resistència estructural i garantir una alineació constant durant el funcionament.
P: Quins materials es poden processar amb una matriu composta?
R: Les matrius compostes poden processar una àmplia gamma de xapes, com ara acer, acer inoxidable, alumini i altres aliatges.
P: Quins materials es poden processar amb una matriu composta?
R: Les matrius compostes poden processar una àmplia gamma de xapes, com ara acer, acer inoxidable, alumini i altres aliatges.
P: Proporcioneu la prova i la validació abans del lliurament?
R: Sí, tots els matrius compostos es sotmeten a proves per verificar la precisió dimensional, la qualitat de tall i el rendiment operatiu.
P: Podeu donar suport a l'optimització del disseny per a matrius compostos?
R: Sí, oferim anàlisis DFM per millorar la fabricabilitat, reduir els riscos de deformació i millorar l'eficiència de la producció.
Tipus de matrius d'estampació
- Encuny d'estampació únic
- Troquel compost
- Dau de transferència
- Troquel d'estampació progressiva
-
Encuny d'estampació únicEstructura:Eines d'una-estació dissenyada per realitzar una operació per moviment de premsa (p. ex., obturació, perforació, doblegat), sense enllaç d'estació ni integració d'automatització.
Tolerància:±0,01–0,05 mm
Eficiència:De baixa a mitjana, requereix una transferència manual o semi{0}}automàtica de peces entre operacions
Reptes d'enginyeria:
● Precisió de posicionament entre operacions
● Control de desgast de vora i rebaves
● Coherència entre múltiples processos secundaris
Millor per a:Prototipatge, producció de baix-volum i peces complexes que requereixen ajustos de procés flexibles
-
Troquel compostEstructura:Eines integrades que realitzen dues o més operacions (com ara l'obturació i la perforació) simultàniament dins d'una única estació i una sola carrera de premsa.
Tolerància:±0,005–0,02 mm
Eficiència:Mitjana a alta, reduint significativament els passos del procés i millorant la consistència de les peces
Reptes d'enginyeria:
● Interferència entre operacions integrades
● Control d'alineació de punxons/encuny i control d'eliminació
● Sincronització d'expulsió i desmuntatge
Millor per a:Peces planes d'alta-precisió, geometries simples i aplicacions de buit de gran-volum
-
Dau de transferènciaEstructura:Sistema de matrius multi-estació amb mecanismes de transferència automatitzats que mouen peces entre estacions per a operacions seqüencials.
Tolerància:±0,005–0,03 mm
Eficiència:Alt, amb manipulació automatitzada i intervenció manual reduïda
Reptes d'enginyeria:
● Sincronització entre moviment de premsa i sistema de transferència
● Precisió de posicionament de les peces durant la transferència
● Equilibri de càrrega en diverses estacions
Millor per a:Peces grans o complexes, components estructurals i línies de producció automatitzades{0}}de gran volum
-
Troquel d'estampació progressivaEstructura:Eines multi-estació on el material de cinta s'alimenta contínuament a través d'estacions seqüencials, amb cada estació realitzant una operació específica fins que s'ha completat la part final.
Tolerància:±0,003–0,02 mm (alta precisió possible amb un sistema d'alimentació estable)
Eficiència:Molt alt, ideal per a la producció en massa contínua i d'alta velocitat{0}}
Reptes d'enginyeria:
● Precisió del pas d'alimentació i alineació de les tires
● Complexitat de manteniment de l'eina
● Trencament de la cinta i control del flux de material
Millor per a:Peces de mida petita a mitjana-, producció en gran-volum i processos d'estampació totalment automatitzats
