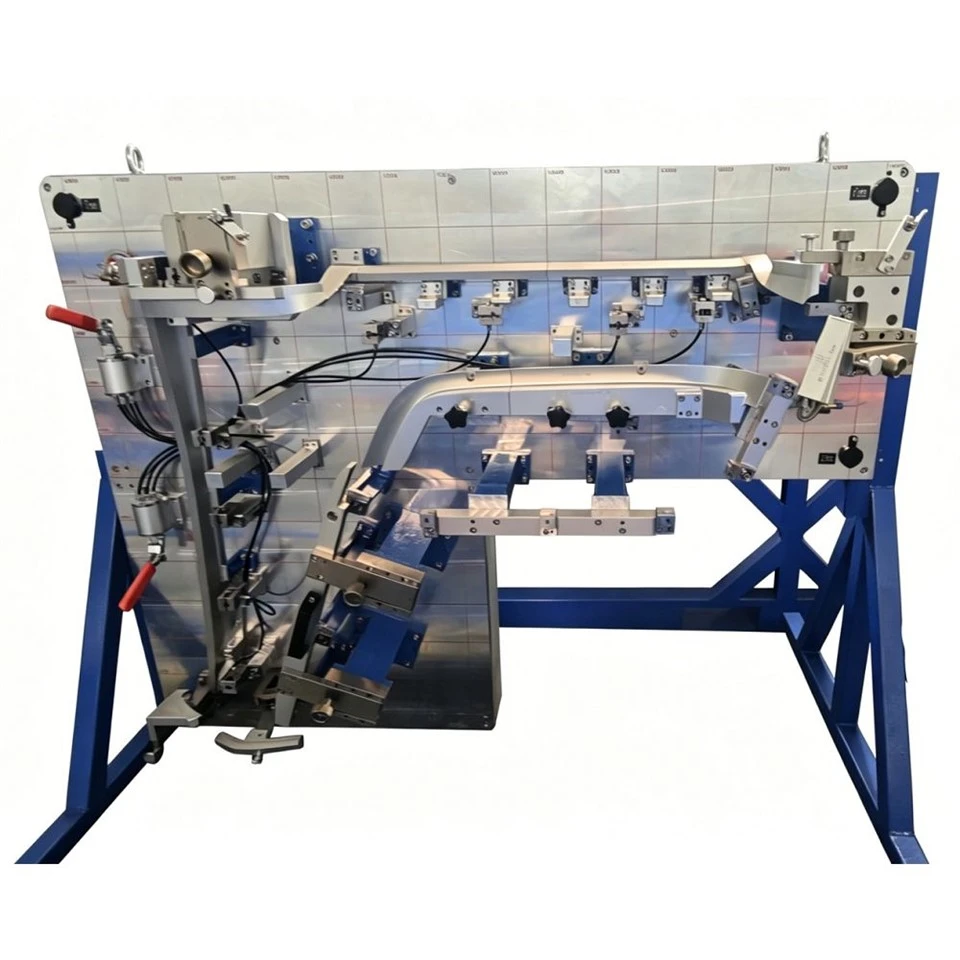

La consola central és el cor de l'ergonomia interior del vehicle, i exigeix una perfecta harmonia entre la rigidesa estructural i el refinament estètic. Les nostres solucions d'inspecció estan dissenyades per gestionar l'elevada complexitat d'aquests conjunts de diversos-components, on l'ajustament de precisió no és-negociable per a contenidors d'emmagatzematge, interfícies electròniques i superposicions decoratives. Oferim una plataforma de validació sòlida que permet als fabricants de nivell 1 verificar tant l'esquelet estructural com la pell final, assegurant que cada consola compleix els rigorosos estàndards tàctils i visuals necessaris per a una experiència de conducció premium.
Enginyeria modular i verificació multi-funcional
La inspecció d'una consola central requereix un accessori que pugui manejar diversos materials-des de plàstics estructurals reforçats fins a superfícies decoratives embolicades-tous. Els nostres accessoris inclouen aBase híbrida-resistentque combina l'estabilitat de l'alumini fos amb la precisió dels nius de resina mecanitzats CNC{0}. IncorporemInterfícies d'aparellament simuladesper verificar l'alineació de la consola amb el tauler d'instruments i la catifa del sòl, centrant-se en les transicions crítiques "Flush & Gap" (F&G). Mitjançant la utilització d'una combinació d'indicadors electrònics per a les posicions dels seients de clip-i uns indicadors especialitzats de go/no{2}}go per a portavasos i frontisses dels recolzabraços, ens assegurem que el conjunt total es mantingui dins d'un estricteTolerància ± 0,15 mmfinestra, eliminant possibles sonalls i problemes de muntatge abans que el mòdul arribi a la línia de muntatge del vehicle.
Atribut
|
Categoria de característica |
Norma d'implementació |
|
Enfocament dels components |
Cos de la consola principal / conjunts de recolzabraços / panells laterals |
|
Base de fixació |
Alumini fos de -alt grau (nivell de planitud de micro-) |
|
Sistema de localització |
Pins d'acer endurit amb restriccions de 2/4 vies |
|
Perfil de superfície |
±0,1 mm per a zones d'interfície /±0,2 mm per a zones no-crítiques |
|
Funcionalitat |
Proves integrades de la força d'implicació de clip- i comprovacions de canvi de frontisses |
|
Sistema de subjecció |
Pinces d'alliberament-pneumàtiques o pesades-d'alliberament ràpid |
|
Integració de Mesures |
-Predefiniu els punts de mesura de CMM i els ports de recollida de dades |
Cobertura d'inspecció integral per a característiques crítiques
Validació precisa dels contorns de les peces i la geometria de la superfície
Fabricació de precisió i historial global
Dominar la integració de forma i funció
Oferint la-precisió líder del sector per a les arquitectures d'interiors més complexes.
-
15 +Anys d'experiència en-eines d'interiors a gran escala
-
650 +Equips de la consola central lliurats als proveïdors globals de nivell 1
Preguntes freqüents
P: Com explica l'aparell la flexibilitat de les grans carcassas de la consola de plàstic?
R: Utilitzem un disseny de "nidificació de contorn-complet". La base del dispositiu està mecanitzada CNC-per adaptar-se a la superfície CAD teòrica exacta de la peça. Això proporciona un suport continu a tot el component, evitant la caiguda-induïda per la gravetat durant la mesura i assegurant que les dades reflecteixen la geometria real de la peça.
P: Aquest aparell pot provar la funcionalitat de les peces mòbils, com els recolzabraços o les tapes d'emmagatzematge?
A: Sí. Podem integrar "Blocs de seguretat funcionals" i comprovacions-swing que simulen el rang de moviment dels conjunts en moviment. Això us permet verificar que les frontisses i els pestells funcionen sense problemes sense interferències dels panells decoratius adjacents.
P: Com gestioneu diverses variants de la consola (p. ex., ajustaments de transmissió manual o automàtic)?
R: Dissenyem els nostres accessoris amb insercions modulars intercanviables. La base principal segueix sent la mateixa, mentre que els blocs específics "Plug-i-Play" es poden canviar per adaptar-se a diferents configuracions de canvis-o nivells d'ajustament, reduint significativament els costos generals d'eines.
P: És possible integrar sensors electrònics per a la detecció de presència de clips?
A: Absolutament. Per a la producció de grans-volums, podem equipar l'aparell amb sensors inductius o òptics que confirmen que tots els clips metàl·lics o els elements de fixació de plàstic estan presents i col·locats correctament. Aquests es poden enllaçar a una caixa de llum "OK/NG" per obtenir una resposta ràpida de l'operador.
P: Com assegureu-vos que es manté la precisió de l'aparell durant el transport i l'ús intensiu?
R: Tots els nostres accessoris estan construïts amb nervadures estructurals reforçades i inclouen peus d'anivellament de quatre-punts. També oferim "Calibres mestres" o "Plantilles de comprovació" que permeten al vostre equip verificar el calibratge de l'aparell en qüestió de minuts sense necessitat d'una execució completa del CMM.
P: Quin és el procés per actualitzar l'aparell després d'un canvi d'enginyeria (ECO)?
R: Com que utilitzem una filosofia de disseny modular, la majoria de les actualitzacions només requereixen re-mecanitzar una inserció específica en lloc de tota la base. Oferim dissenys 3D actualitzats i podem enviar blocs de recanvi a les vostres instal·lacions per a una instal·lació ràpida in situ per minimitzar el temps d'inactivitat de producció.
P: Com protegiu les superfícies-toves o de cuir durant la inspecció?
R: Tots els punts de contacte per a les àrees "A-superfície" estan fets de resines de grau mèdic{-no-martejants o tenen revestiments de feltre protectors. També dissenyem la seqüència de subjecció per garantir que la pressió només s'apliqui a les costelles estructurals o a les brides no-visibles.
Tipus de fixació
- Element de soldadura
- Fixació de comprovació
-
Element de soldaduraAconseguiu una alineació precisa i resultats de soldadura repetibles amb els nostres accessoris de soldadura. Dissenyats per a una fixació estable i un posicionament precís, redueixen la distorsió, milloren la consistència de la soldadura i donen suport a una producció eficient tant en línies manuals com automàtiques.
-
Fixació de comprovacióEls nostres accessoris de comprovació estan dissenyats per garantir una inspecció dimensional precisa i una verificació constant de la qualitat dels components d'automoció. Des de peces estampades fins a conjunts complexos, oferim solucions d'inspecció fiables que donen suport a la validació de GD&T, milloren la repetibilitat i redueixen els defectes de producció.
